Berchem Formatie

Deze pagina moet gelezen worden in de context van de pagina rond het 'geologisch paspoort van de Vlaamse ondergrond'.

Data op deze pagina worden aangevuld wanneer binnen dit project nieuwe analyses uitgevoerd worden. Op DOV en in de literatuur zijn ook nog veel andere data te vinden die niet op deze pagina verwerkt zijn.

Data

Van de Berchem Formatie werden voorlopig 43 stalen geanalyseerd voor korrelgrootte (Verhaegen, 2022). Er werden stalen genomen van het Lid van Edegem (8 stalen), Lid van Kiel (12 stalen), Lid van Antwerpen (21 stalen) en Berchem Formatie ongedifferentieerd (2 stalen).

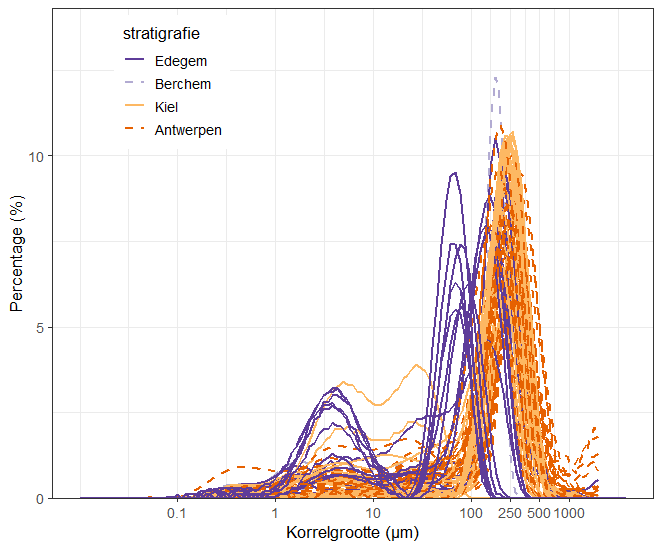

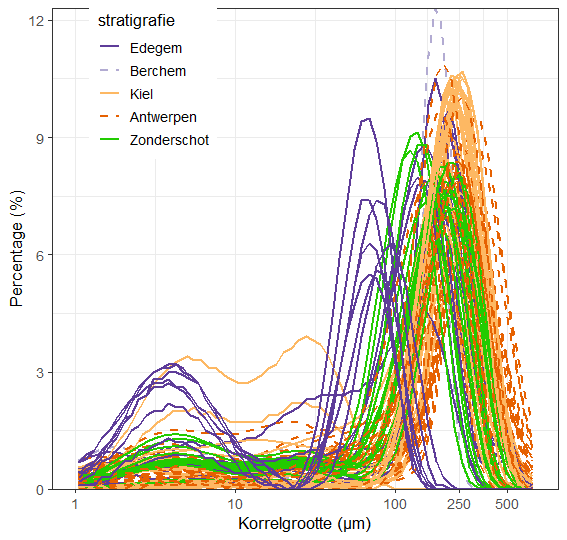

Figuur 1. Korrelgrootteverdelingscurves van de geanalyseerde leden van de Berchem Formatie (uit Verhaegen, 2022).

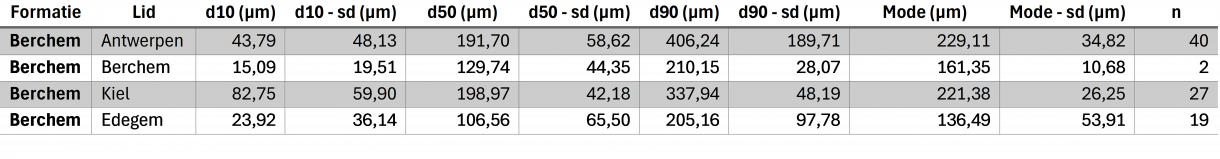

Tabel 1. Korrelgroottestatistieken van de onderscheiden stratigrafische éénheden (uit Verhaegen, 2022). n = aantal stalen geanalyseerd per eenheid.

De Formatie van Berchem kent subtiele korrelgrootte variaties die de verschillende leden onderscheiden, maar is over het algemeen een fijn tot gemiddeld zand (Louwye et al., 2020). De analyses uitgevoerd voor deze studie tonen aan dat de korrelverdeling voor de verschillende leden zeer gelijkaardig is (Figuur 1).

Het Edegem Lid is een fijn tot gemiddeld zand met een mode van 190 ± 12 µm en een significante fijne fractie, aangetoond door de fijnere mediaan van 171 ± 26 µm.

Het Kiel Lid bestaat uit een grover relatief goed gesorteerd zand met mode 230 ± 22 µm en gelijkaardige mediaan.

De stalen van het Antwerpen Lid geanalyseerd in deze studie hebben de grofste mode, van 249 ± 28 µm.

De interne variatie is echter groot en meer stratigrafisch goed gedefinieerde stalen van deze leden moeten geanalyseerd worden om het verschil tussen beiden te verduidelijken. Het Antwerpen Lid heeft wel een beduidend grotere fijne fractie, met een d10 van 59 ± 54 µm, t.o.v. van de geanalyseerde stalen van het Kiel Lid, waar de d10 gelijk is aan 99 ± 57 µm, alsook een grotere groffe fractie met 506 ± 215 µm t.o.v. 363 ± 27 µm (Tabel 1). Dit wijst op de slechtere sorteringsgraad van de stalen van het Antwerpen Lid t.o.v. die van het Kiel Lid. De ongedifferentieerde stalen lijken overeen te komen met het Edegem Lid, met een mode van 161 ± 11 µm en een grote fijne fractie, met een d10 van 15 ± 20 µm.

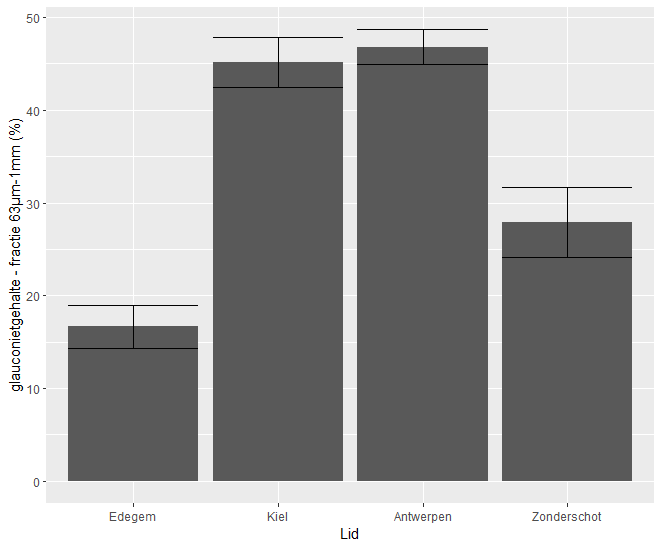

Figuur 2. Glauconietgehalte in de fractie 63µm-1mm van de geanalyseerde leden van de Berchem Formatie (uit Verhaegen, 2022). Barplots geven gemiddelde en standaard afwijking weer, indien meer dan 1 staal van betreffend lid geanalyseerd werd.

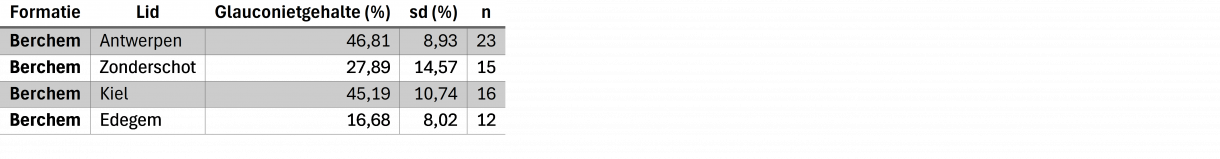

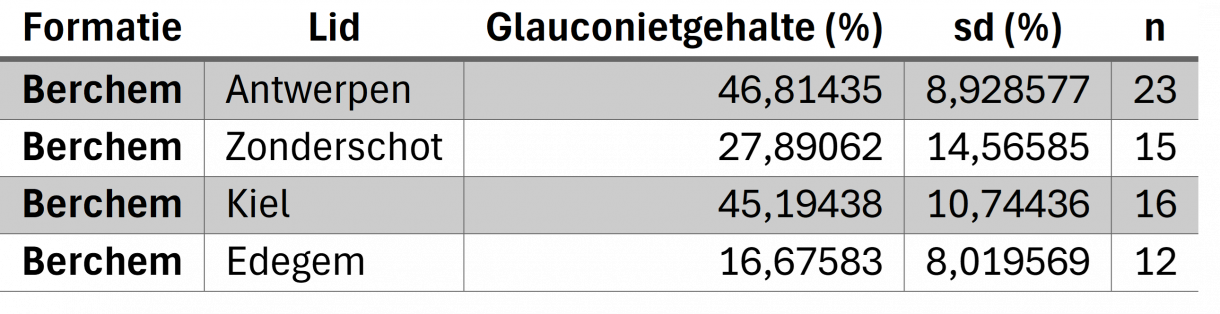

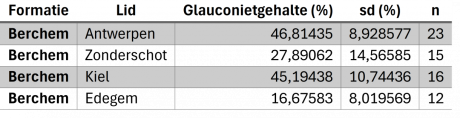

Tabel 2. Het gemiddelde glauconietgehalte (met standaard deviatie = sd) in de fractie 63µm-1mm van de geanalyseerde éénheden (uit Verhaegen, 2022). n = aantal stalen geanalyseerd per eenheid.

Het glauconietgehalte in de fractie 63µm-1mm is in de geanalyseerde stalen het laagst in het Edegem Lid (30 ± 8 %) en het hoogst in het Antwerpen Lid (55 ± 7 %) (Figuur 2, Tabel 2), wat overeenkomt met de tot hiertoe gekende variaties in glauconietgehalte binnen de Berchem Formatie (Louwye et al., 2020).

Het organisch koolstofgehalte varieert tussen 0.1 en 0.25 % met de hoogste waarden opnieuw in het Antwerpen Lid en de laagste in de leden van Kiel en Edegem (Figuur 3). Het anorganisch koolstofgehalte is laag in de geanalyseerde stalen (Figuur 3, Tabel 3). De laagste waarden worden teruggevonden in het Kiel Lid, dat gekend is als ontkalkt lid van de Berchem Formatie (Louwye et al., 2020).

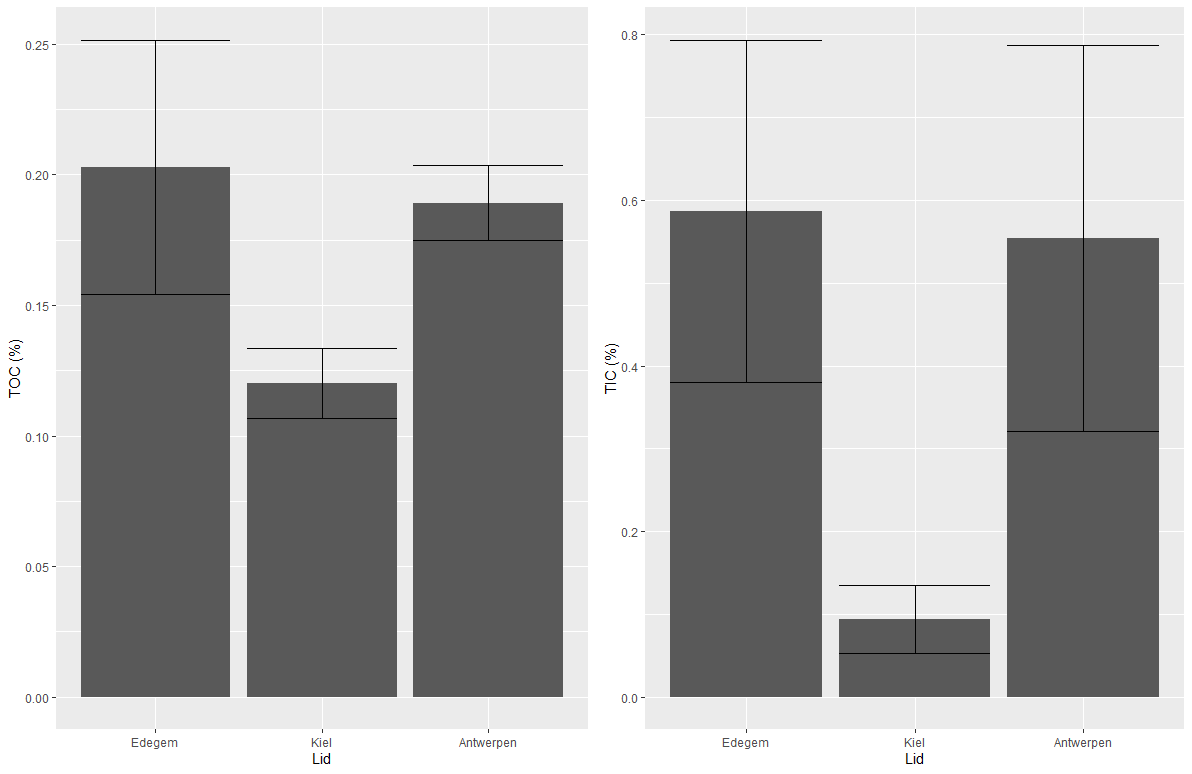

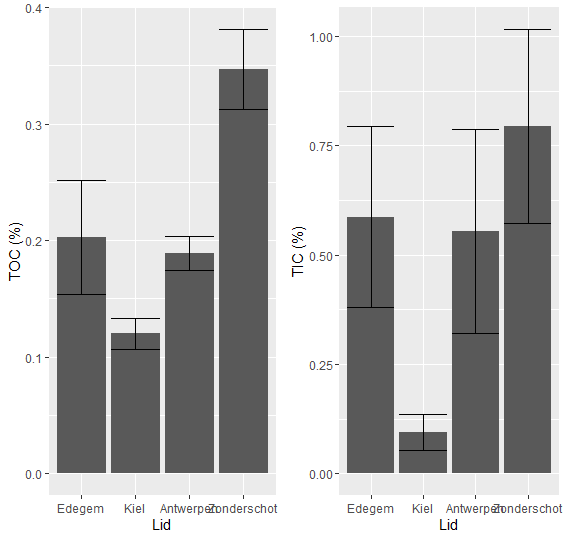

Figuur 3. Organisch (TOC) en anorganisch (TIC) koolstofgehalte van de geanalyseerde leden van de Berchem Formatie (uit Verhaegen, 2022). Barplots geven gemiddelde en standaard afwijking weer, indien meer dan 1 staal van betreffend lid geanalyseerd werd.

Tabel 3. Het gemiddelde organisch (TOC) en anorganisch (TIC) koolstofgehalte (met standaard deviatie = sd) van de geanalyseerde éénheden (uit Verhaegen, 2022). n = aantal stalen geanalyseerd per eenheid.
